BCD / 홀 종류,표기법,깊이

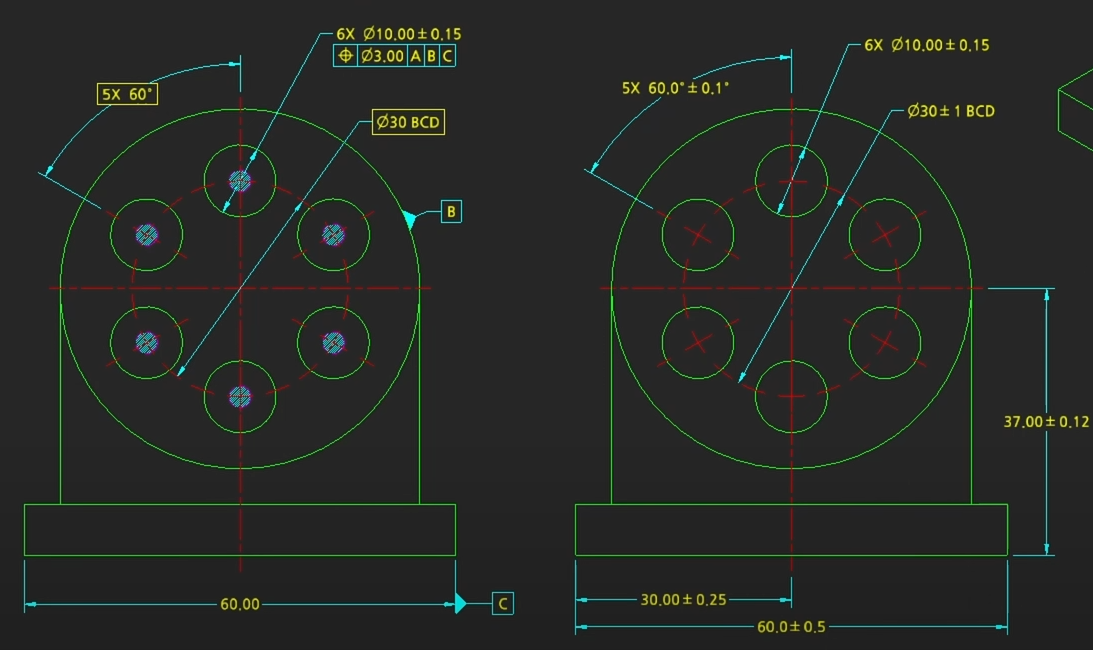

BCD (Bolt Cricle Diameter)

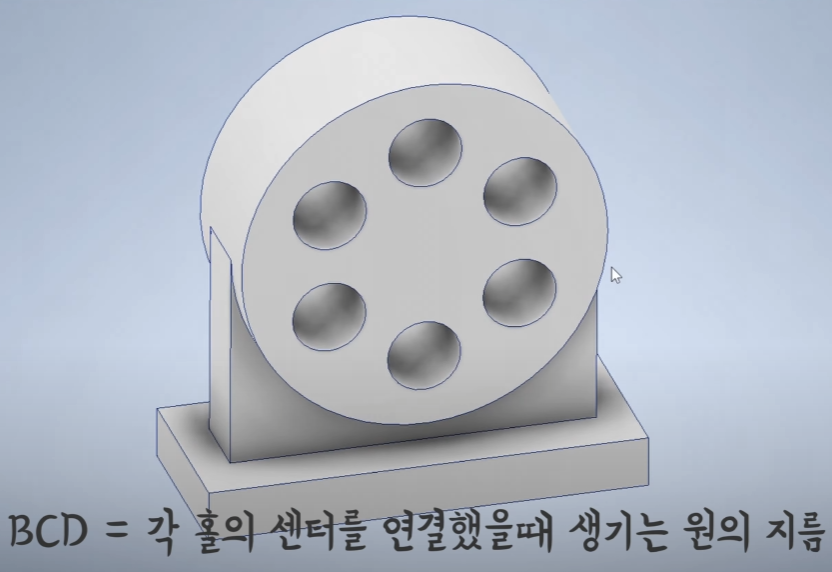

각 홀(위 그림 6개)의 센터를 연결했을 때 생기는 원의 지름

나사산이 있으면 BCD (Bolt)

나사산이 없으면 PCD (Pitch)



---

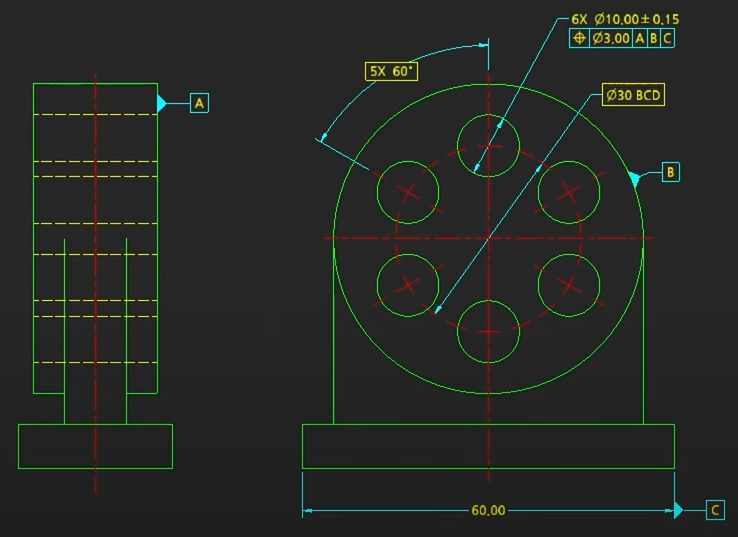

예시

의미가 없는 질문의 예)

1. BCD가 기본치수니까 공차를 안 쓴 건 알겠는데 이건 +-공차로 치면 얼마나 되나요?
2. 위치도 공차가 3파이니까 파이30 +- 1.5라고 보면 되나요?



BCD에 공차가 없는 이유

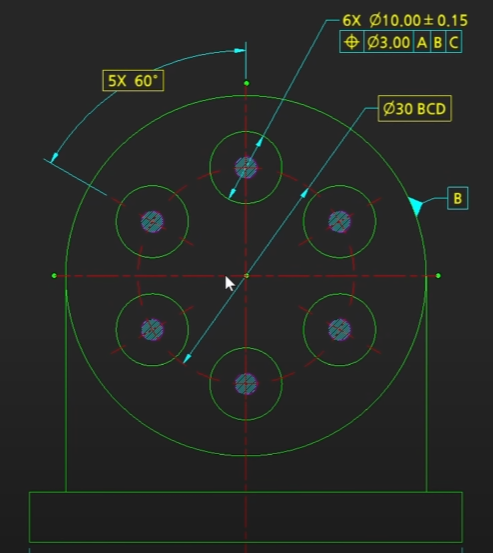

공차역이 원형띠 모양으로 생기는게 아니라 각 홀에 하나씩 원기둥 모양으로 생긴다.

도면에 나온 BCD의 치수는 그 원기둥 모양의 공차역이 놓일 위치를 알려주는데서 그 역할이 끝나는 것이기 때문에 현물의 BCD는 측정이 필요없기 때문에 공차가 없다.

1. BCD는 공차가 없다.
2. +- 공차로 바꿔서 말해줄 수도 없다.
3. 실측 BCD를 알 필요가 없다.

덧붙여 설명하자면

홀의 6개 다 작업해야 검사를 시작할 수 있는 것이 아니라 홀은 1개, 몇 개만 뚫어도
각 홀이 자신의 공차역의 들어왔는지만 확인하면 되기때문에 부분적으로 작업해도 검사가 가능하다.

BCD가 하나의 숫자로 나타날 수 없다는 것 때문에 많은 사람들이 BCD에 +-공차로 바꿔서 말한다고 착각하기도 한다.

하지만, 기본 치수랑 위치도의 조합으로 규정한 홀의 센터, 공차역은 각 홀마다 한 개씩 공차역이 생기는 거기 때문에 BCD 통째로 공차를 어떻게 두어야 한다. 이런 이야기가 빠져있어 BCD를 +-공차로 컨버팅 할 수 없다.



위치공차를 사용하지 않으면 공차역은 어떤 모습일까?

일단 그림상 BCD의 공차는 나와있지만, 아쉽게도 이렇게 나오면 해석이 불가능하다.



---

홀의 종류

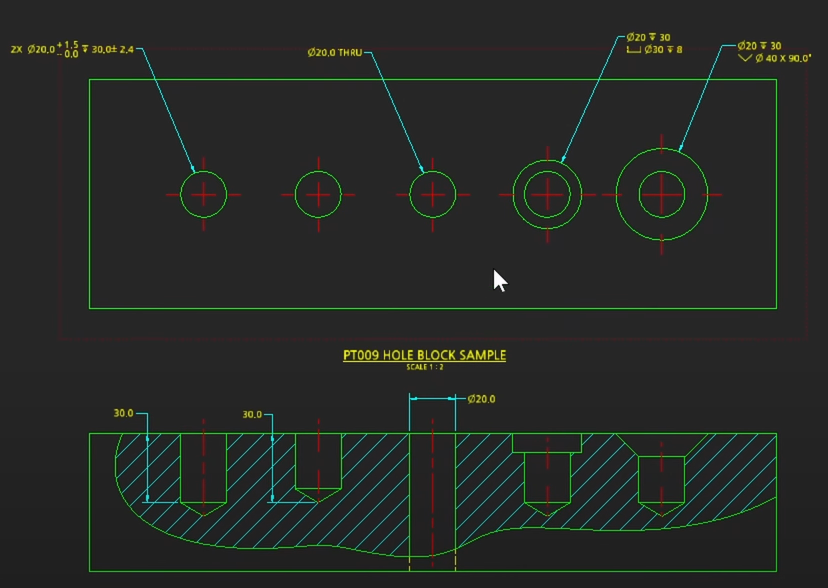

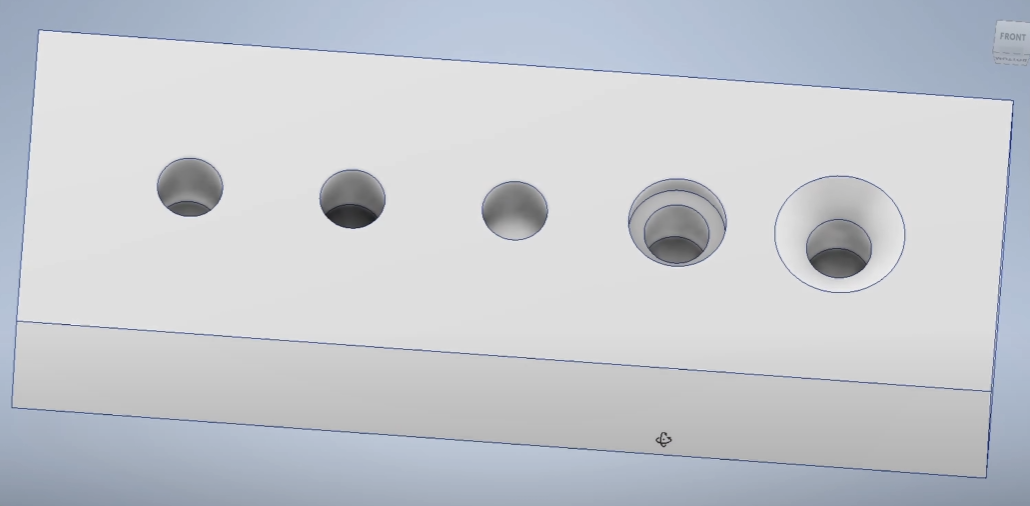

좌측에서부터 1 ~ 5

1,2	깊이만 빼고 같은 홀, 막힌 홀 = BLIND HOLE
3	관통된 홀 = THRU HOLE
4	BLIND HOLE / Counterbored Hole (카운터 보링)
5	BLIND HOLE / Countersunk Hole (카운터 싱킹)
4,5	볼트 머리가 튀어나오지 않게 하기 위한 디자인



홀의 표기법

• 깊이 정보가 확인되지 않는 경우에 홀 직경 뒤에 깊이정보 (기호+숫자)를 명시한다.
• 관통형일 경우 THRU를 붙임
• 즉, 홀표기 = 직경기호 + 직경값 + 깊이기호 + 깊이값



---

홀의 깊이값

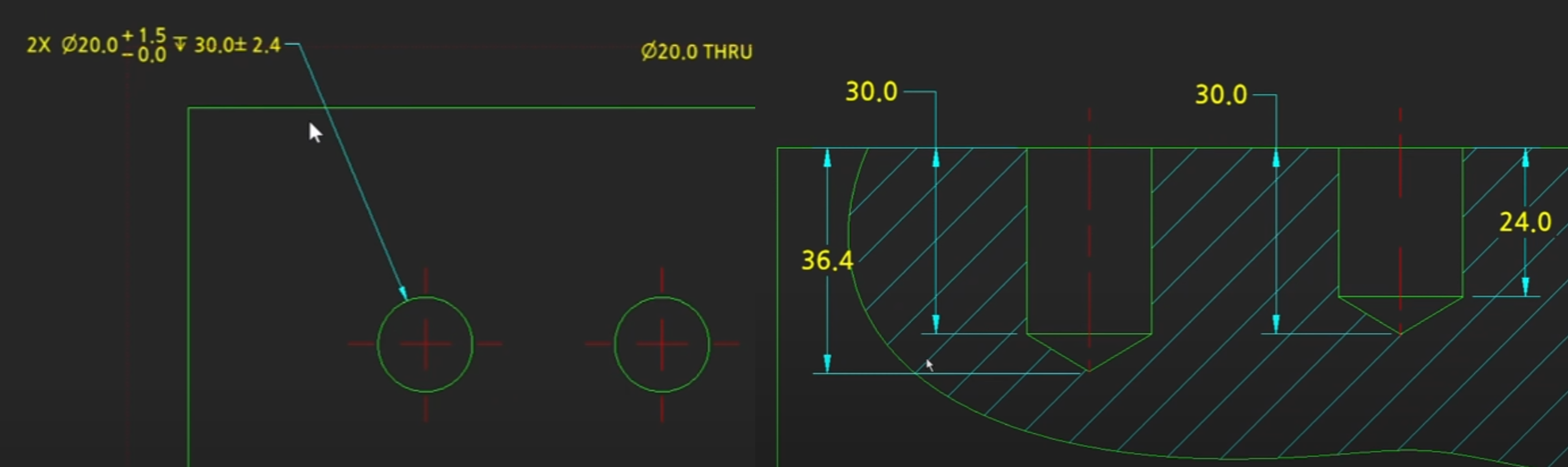

홀 깊이값은 드릴 팁 부분을 포함하는 것이 아닌 원통형 부분만을 이야기 하는 것이다.

(ASME Y14.5 2018 4.5.10 Round Holes)

드릴팁 끝까지의 치수가 중요하다면, 치수를 명시하여 관리해도 무방함



모든 홀깊이의 표기는 표면을 기준으로 한다.

그리고 깊이 정보를 다른 뷰에서 확인 가능한 경우, 굳이 중복으로 써주지 않아도 된다.



1, 2번 홀의 경우 2번은 잘못된 도면 형상이다.



---

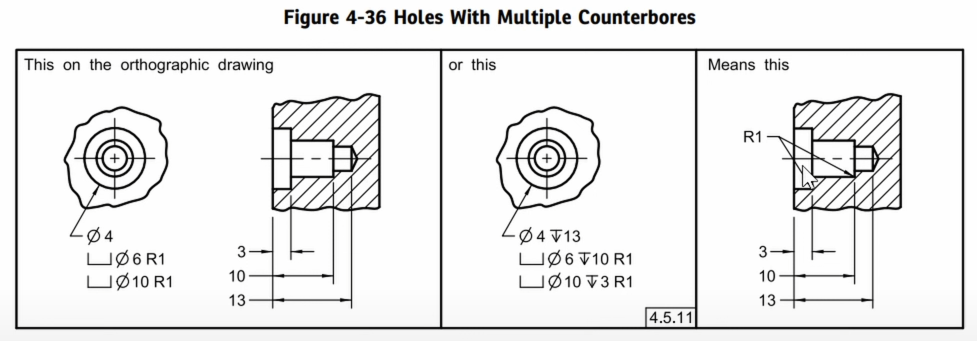

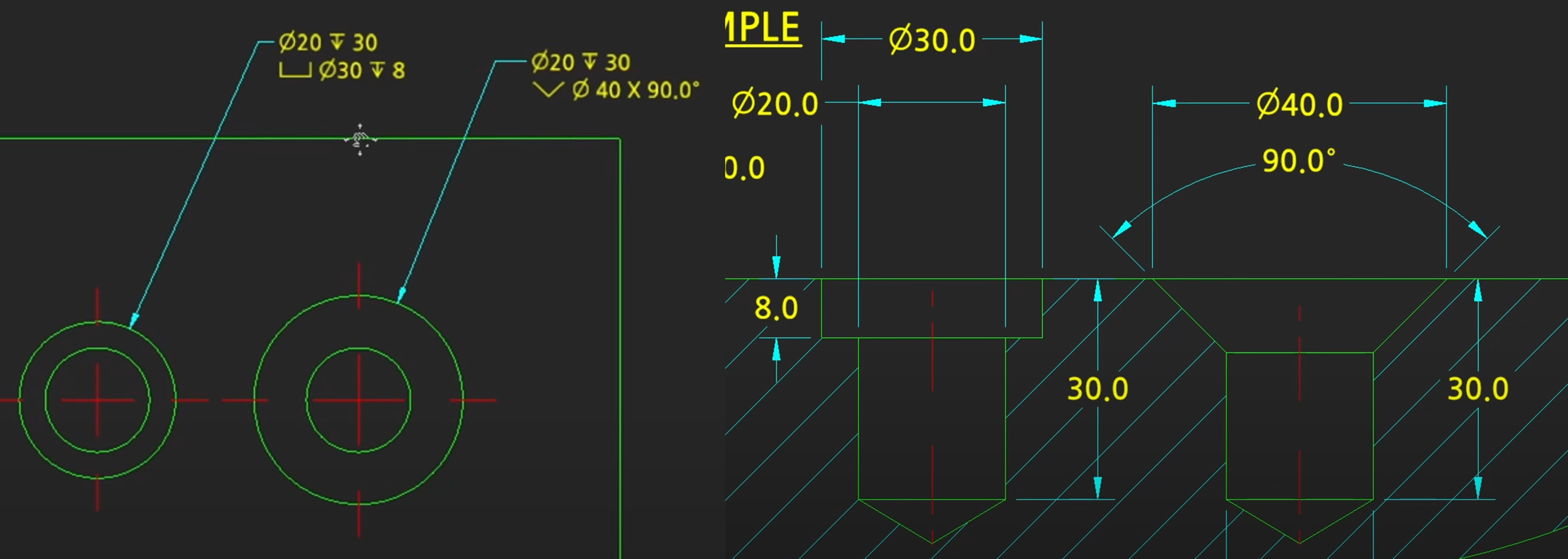

카운터보어, 카운터 싱킹 기호

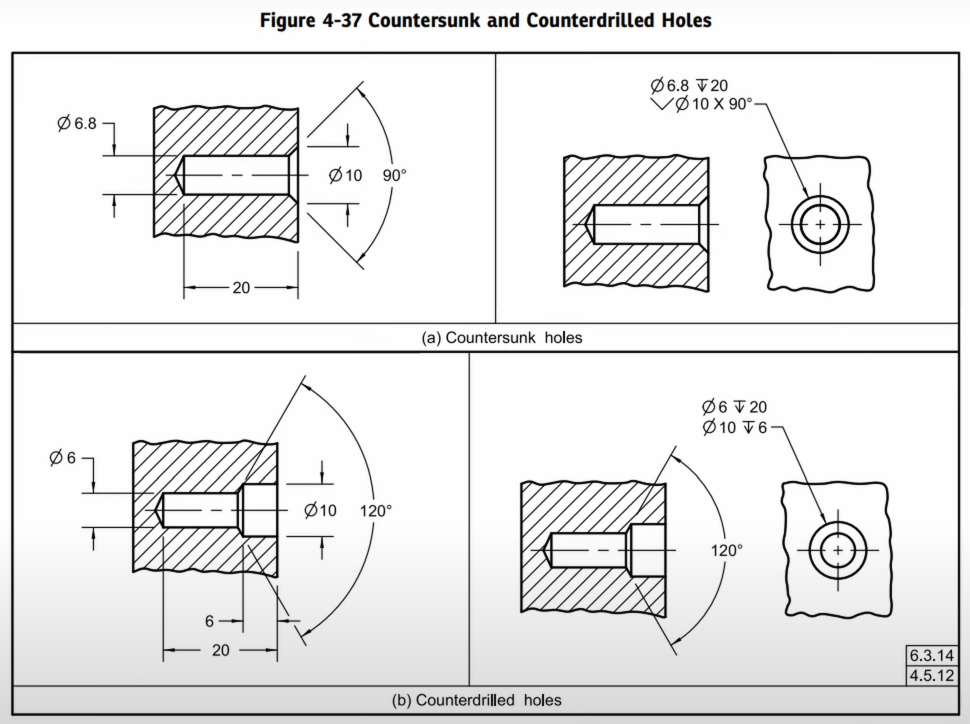

카운터 보어 / 카운터 싱킹 기호



---

카운터 보어 예시

측면도를 가지는 도면을 측면도 없이 중간 도면처럼 명시할 수 있다.

카운터 싱킹 예시



P.S

깊이 기호 대신 DP, 카운터 보어 기호 대신 CB, 카운터 싱킹 기호 대신 CS로

표기되어 있는 경우도 있다.

(ASME Y14.5 규정에는 정의되어 있지 않은 표현)

(표준에 없는 기호를 별도로 정의해서 써도 무방하다고 표준에는 나와있긴 하다.)



Youtube TeleV2 신입사원 도면강좌 36~37
