데이텀
기하공차를 지시하는 경우, 이들을 측정하기 위한 기하학적 기준이 되는 선 혹은 면
제품의 표면은 데이텀이 될 수 없다.
그러므로 이것은 이 표면을 이용해 데이텀 A를 만들어 내라는 것이다.
즉, 데이텀 A를 만들어 내기 위한 "재료"로 쓰라는 것
그 "재료"를 Datum Feature라고 부른다.
데이텀은 결과물을 말하는 것이고 우리는 도면에 재료인 데이텀 피쳐를 달아주는 것이다.
이 데이텀을 만들어주는 데 사용하는 도구가 Datum Simulator이다.
ex) 세팅 잘해놓은 정반, 잘 깎아놓은 지그, 선반의 척 등을 이용하여 그런 도구가 재료에 닿으면서 데이텀이 발생
즉, Datum Feature (재료)에 Datum Simulator (도구)를 갖다 대어 Simulated Datum (결과물)을 도출한다.
p.s 데이텀 피쳐를 명시할 때 사용되는 영문자를 Datum Feature Symbol이라 부른다.
데이텀 피처를 명시하는 방법

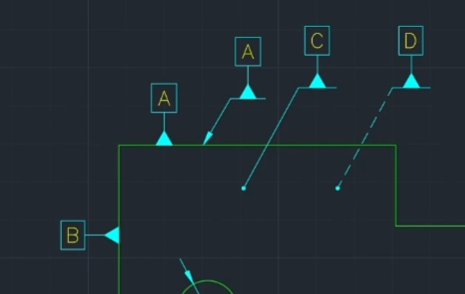

A, B | 표면 |
C | 전체적인 표면을 가리킬때 형상 내부에 |
D | 보이지 않는 뒷면 |
주의 E, F / 치수선과 나란한 것과 그렇지 않은 것은 서로 다른 데이텀을 도출함. | |
E | 치수보조선 (세모 안채워도 상관없음) |
F | 치수선과 나란히 있어서 반대편 면까지 잡아서 그 중심면을 찾아냄 |
G | 기하공차 쪽 데이텀 |
P.S
데이텀에서 I, O, Q는 사용하지 말 것 (ASME Y14.5 2009 3.3.2)
혼동의 여지가 있는 문자이므로 제외한다.

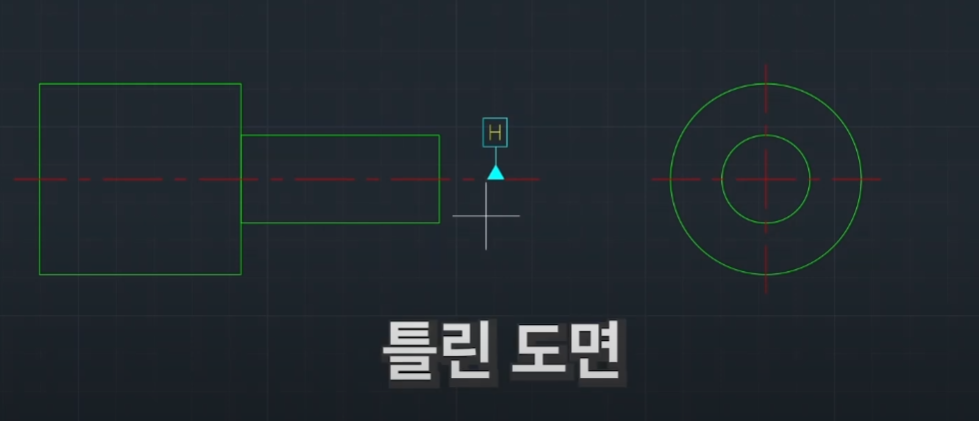

잘못된 데이텀 예시
데이텀 피쳐는 데이텀을 만들어내는 재료에 표시하는 것이기 때문에
물리적으로 존재하는 표면에다가 명시해야 함

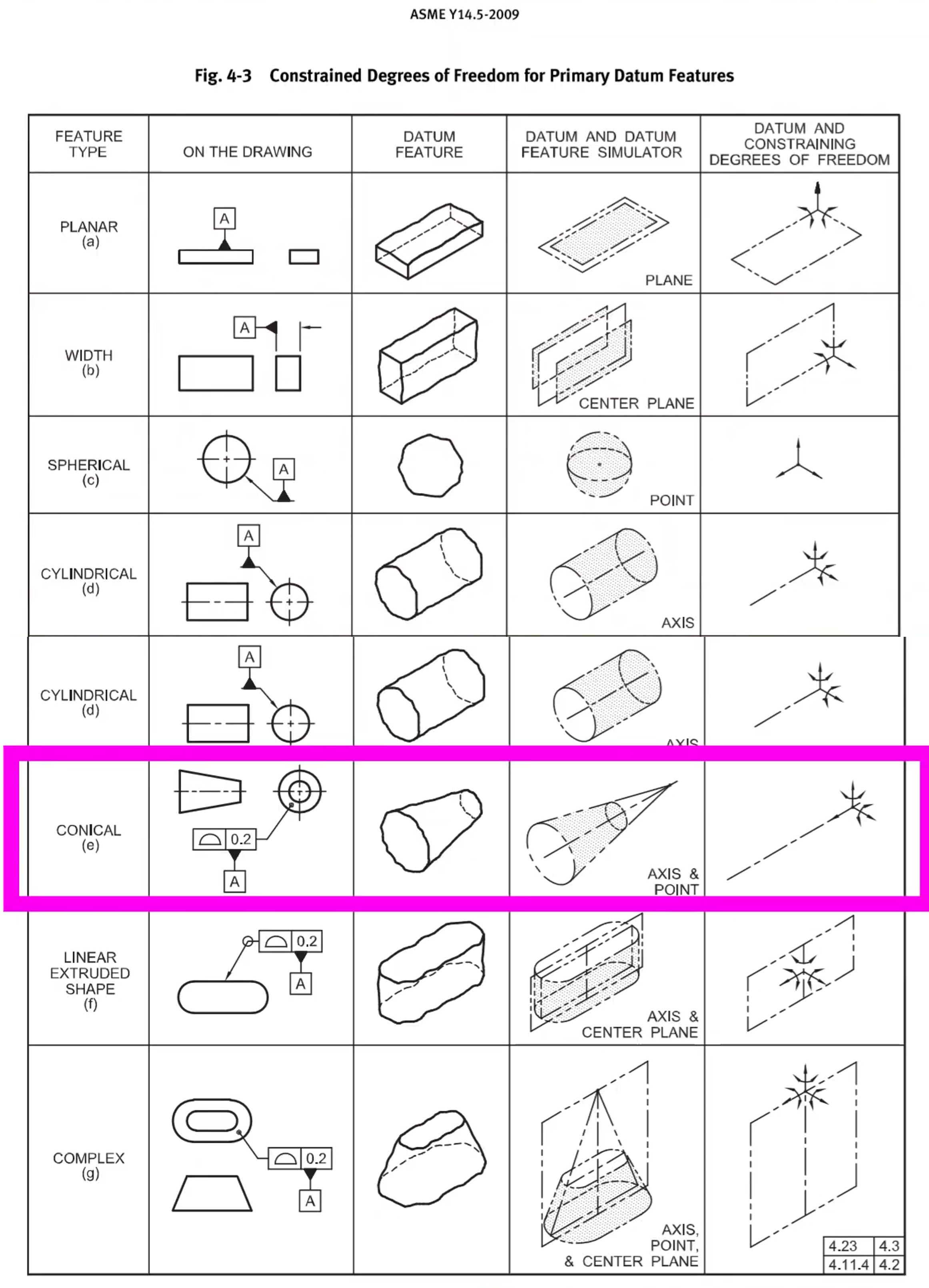

데이텀 도출 종류
a | 판 표면이 데이텀 |
b | (치수선과 나란히) 중심평면이 데이텀 |
c | 구의 중심점 |
d | 실린더의 표면에 찍었을 때 축이 데이텀 |
e | 축과 점 모두 데이텀 |
f | 면의 윤곽도 / 축과 중심평면 |
g | 복잡한 모습/ 축, 점, 중심평면 |
데이텀 참조 순서에 따른 영향

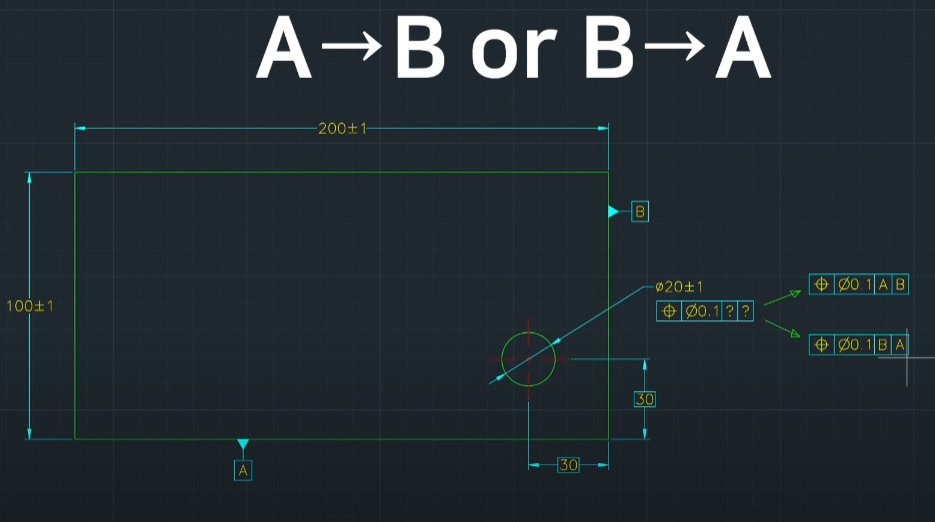

A B : 먼저 A 참조, B 참조
B A : 먼저 B 참조, A 참조
데이텀을 참조한다 = 장비에 물린다, 갖다댄다
데이텀의 우선순위 = 장비에 물리거나 갖다 대는 순서
예시 1

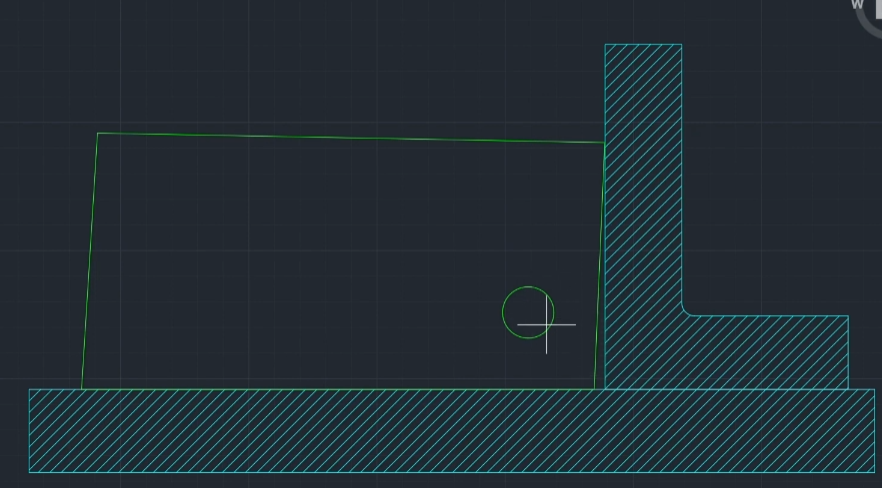

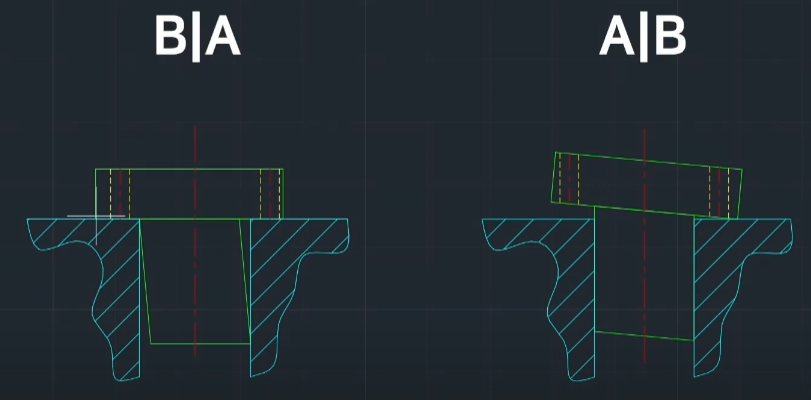

위 사진처럼 데이텀을 물리는 순서에 따라 형상(여기서는 홀)의 공차역이 달라진다.
- 현실에서 제품은 완벽한 모습이 아니다.
- 데이텀 시뮬레이터가 서로 최대한 직각을 유지하면서 움직이기 때문이다.
예시 2

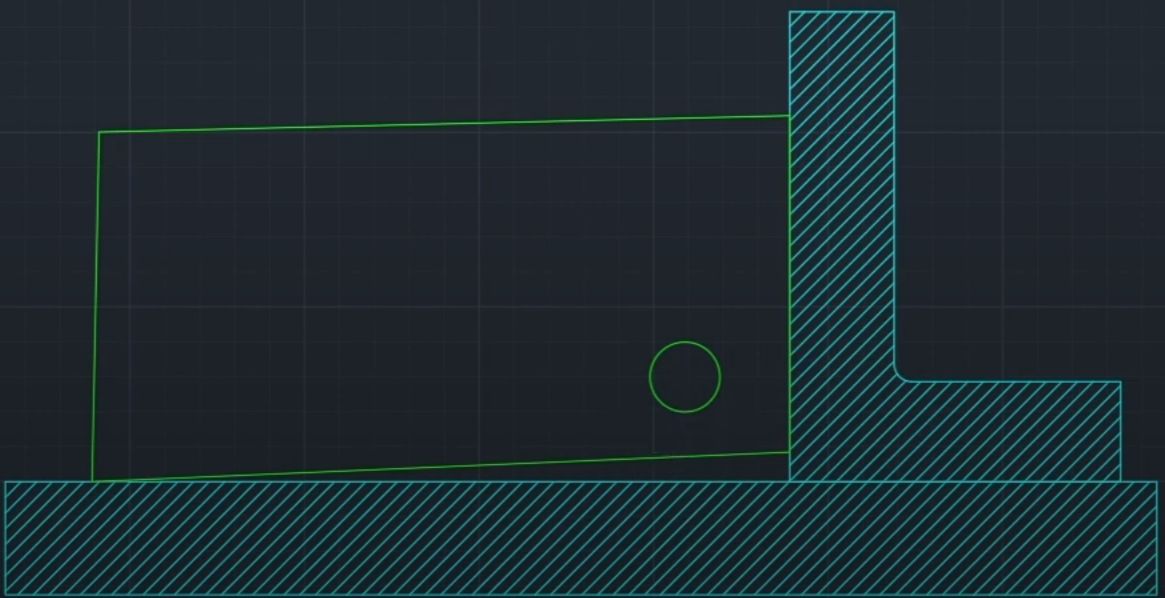

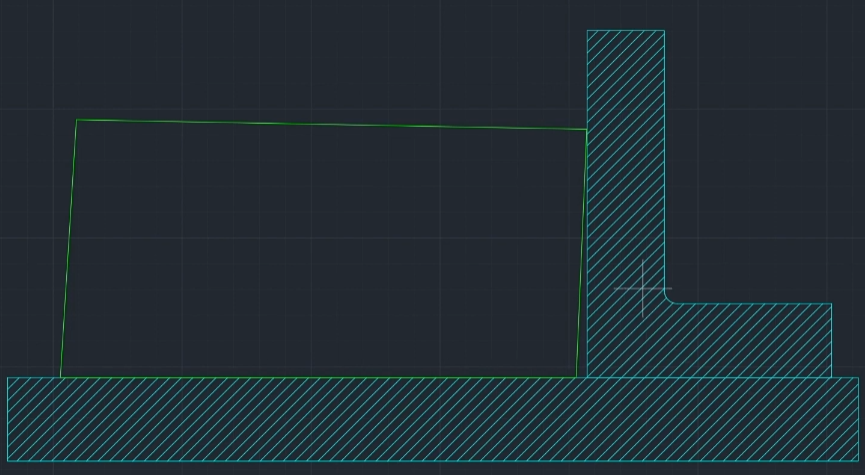

참조 순서에 따른 영향을 알아볼 수 있다.

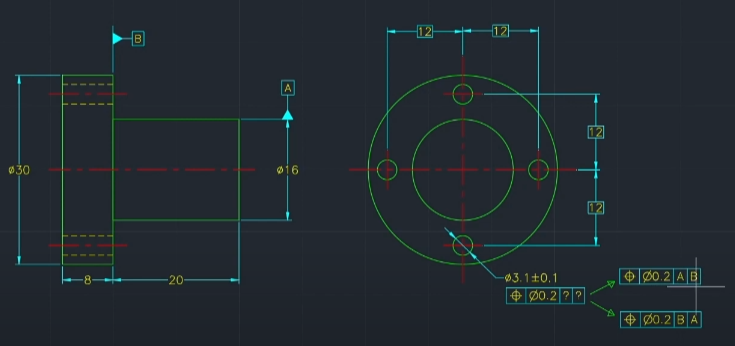

B | A | 3.1파이 홀은 플렌지와는 수직하지만 16파이 돌출부와는 평행하지 않게 됨 |
A | B | 3.1파이 홀은 16파이 돌출부와는 평행하지만 플렌지와는 수직함이 보장되지 않음 |

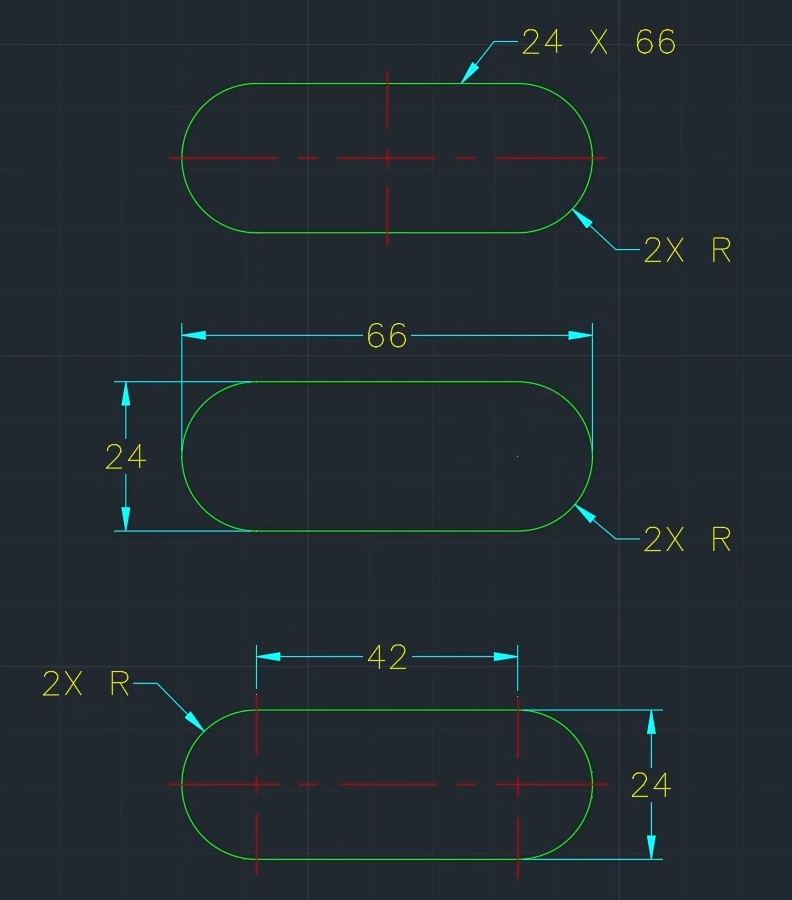

기호 X의 사용 (ASME 한정)

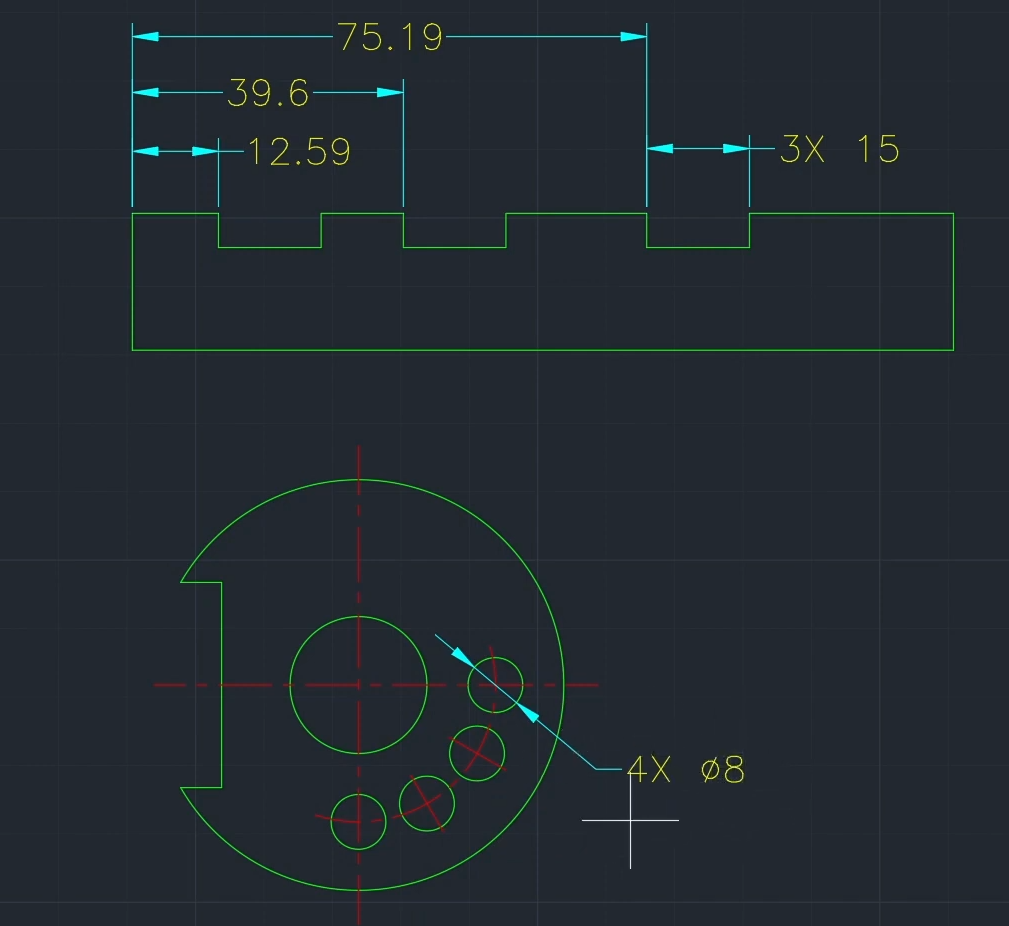

- "X_" : 반복된 형상이 있을 때 깔끔하게 표기해 주는 용도 (뒤에만 띄어쓰기)

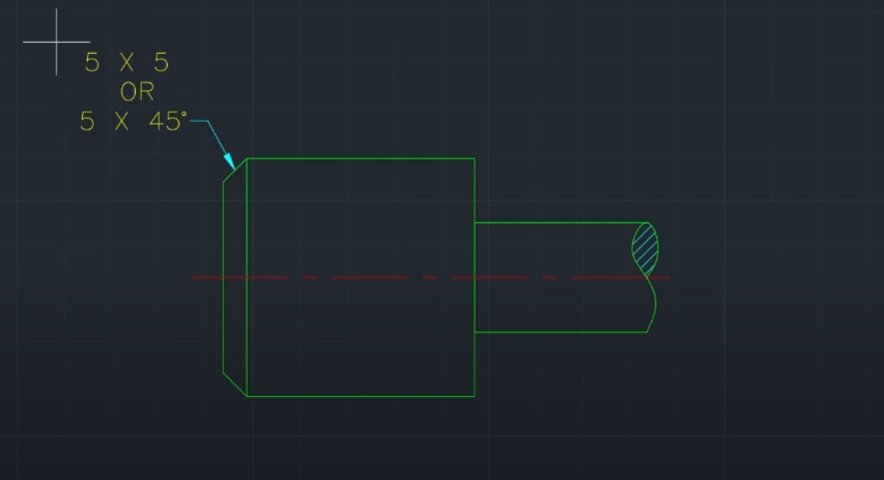

- "_X_" : By의 역할, 가로 세로 (양옆 띄어쓰기)
이 X의 사용은 미국 ASME 기준이며 KS와 ISO에서는 딱히 규정해 놓은 것은 없다.
Youtube TeleV2 신입사원 도면강좌 17~19
