BottomSheet (Persistent, Modal)

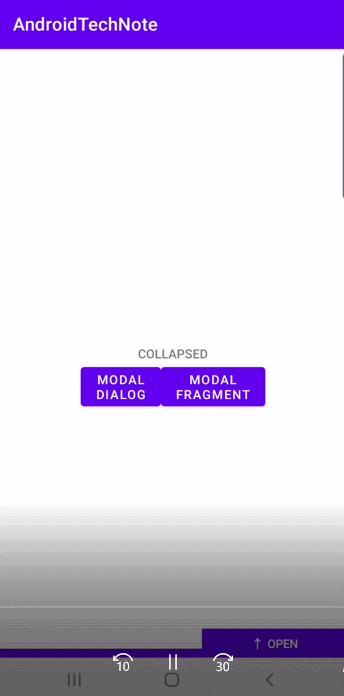

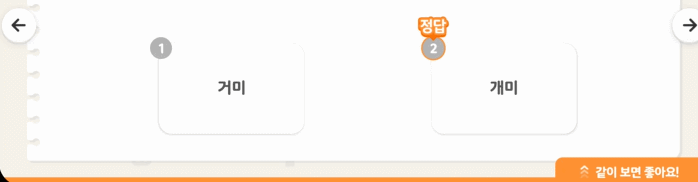

프로젝트를 진행하다 아래 사진처럼 하단에 존재하면서 스크롤을 하거나 터치할 때 올라오는 뷰가 필요해 BottomSheet를 찾아보았다.



Bottom Sheet

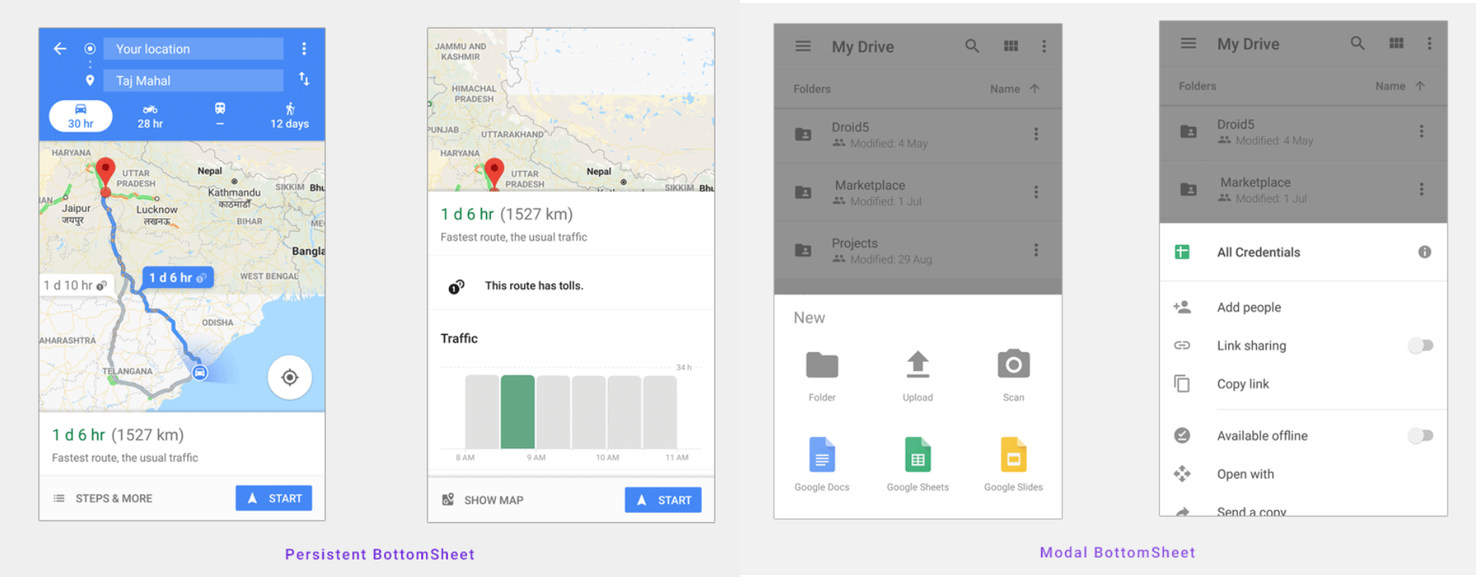

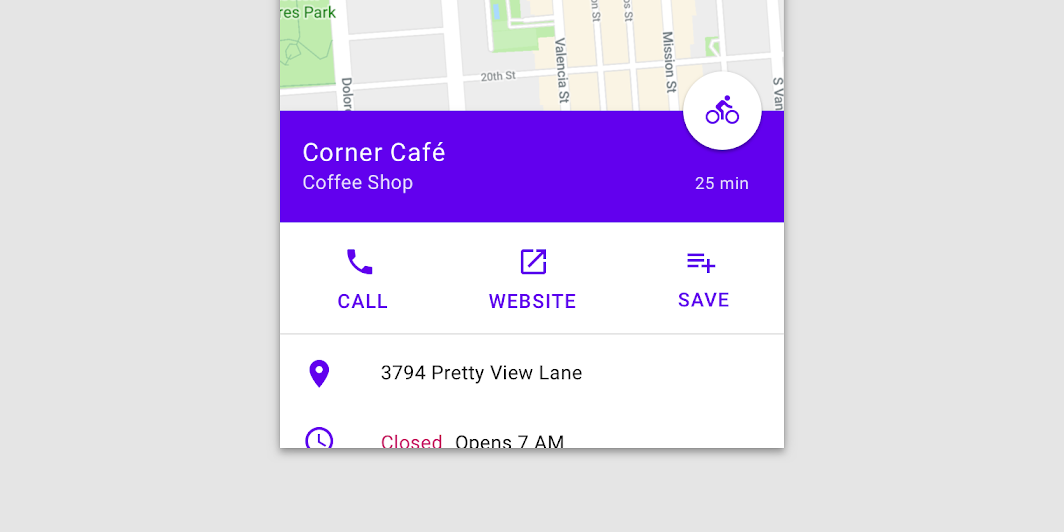

BottomSheet의 종류로는 Persistent BottomSheet와 Modal BottomSheet 이 있다.



• Persistent는 특정 화면의 레이아웃에 속해있고, Behavior를 설정해 주면 동작시킬 수 있다.
  즉, 특정한 컨텐츠에 속해있는 또 다른 화면.
• Modal은 안드로이드의 Toast처럼 어디에서나 띄울 수 있다. 프래그먼트(BottomSheetDialogFragment) 이용





Persistent BottomSheet

프로젝트에 사용한 구현 방법으로는 Persistent BottomSheet이다.

CoordinatorLayout의 자식 뷰에 BottomSheetBehavior를 사용해 BottomSheet처럼 작동하게 한다.



BottomSheet으로 사용할 뷰 생성

<?xml version="1.0" encoding="utf-8"?>
<layout>

    <androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:behavior_hideable="false"
        app:behavior_peekHeight="32dp"
        app:layout_behavior="com.google.android.material.bottomsheet.BottomSheetBehavior">

        <View
            android:layout_width="match_parent"
            android:layout_height="10dp"
            android:background="@color/design_default_color_primary"
            app:layout_constraintBottom_toBottomOf="@id/bottom_btn" />

        <androidx.constraintlayout.widget.ConstraintLayout
            android:id="@+id/bottom_btn"
            android:layout_width="160dp"
            android:layout_height="32dp"
            android:background="@color/design_default_color_primary"
            android:orientation="horizontal"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toTopOf="parent">

            <TextView
                android:id="@+id/icon"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                app:layout_constraintBottom_toBottomOf="parent"
                app:layout_constraintEnd_toStartOf="@id/icon_title"
                android:text="↑"
                android:textColor="#ffffff"
                android:textStyle="bold"
                android:layout_marginEnd="5dp"
                app:layout_constraintHorizontal_chainStyle="packed"
                app:layout_constraintStart_toStartOf="parent"
                app:layout_constraintTop_toTopOf="parent" />

            <TextView
                android:id="@+id/icon_title"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_gravity="center"
                android:gravity="center"
                android:letterSpacing="-0.03"
                android:text="AndroidTechNote"
                android:textColor="#ffffff"
                android:textSize="13dp"
                android:textStyle="normal"
                app:layout_constraintBottom_toBottomOf="parent"
                app:layout_constraintEnd_toEndOf="parent"
                app:layout_constraintHorizontal_bias="0.5"
                app:layout_constraintStart_toEndOf="@id/icon"
                app:layout_constraintTop_toTopOf="parent" />

        </androidx.constraintlayout.widget.ConstraintLayout>

        <androidx.constraintlayout.widget.ConstraintLayout
            android:layout_width="match_parent"
            android:layout_height="168dp"
            android:background="#F2F2F2"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintTop_toBottomOf="@id/bottom_btn">

            <TextView
                android:id="@+id/text"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginStart="20dp"
                android:layout_marginTop="10dp"
                android:text="To Do List"
                app:layout_constraintStart_toStartOf="parent"
                app:layout_constraintTop_toTopOf="parent" />

            <androidx.recyclerview.widget.RecyclerView
                android:id="@+id/bottom_sheet_recycler"
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:clipToPadding="false"
                android:overScrollMode="never"
                android:paddingHorizontal="20dp"
                app:layout_constraintBottom_toBottomOf="parent"
                app:layout_constraintTop_toBottomOf="@id/text" />

        </androidx.constraintlayout.widget.ConstraintLayout>

    </androidx.constraintlayout.widget.ConstraintLayout>
</layout>

BottomSheetHavior 지정

app:layout_behavior="com.google.android.material.bottomsheet.BottomSheetBehavior"





BottomSheetBehavior의 속성

• android_maxWidth : Sheet의 최대 가로길이 설정
• behavior_draggable : 드래그를 통해서 Sheet를 접고 펼칠지 여부, default는 true
• behavior_expandedOffset : 완전히 펼쳤을 때 상단의 여백 지정 값
• behavior_halfExpandedRatio : Sheet 상태 중 STATE_HALF_EXPANDED (뷰가 절반 정도 펼쳐졌을 때) 일 때 이 상태 값을 가지게 된다.
  Sheet가 어느 정도로 펼쳐졌을 때 이 상태가 될지 기준을 정한다. default는 딱 절반인 0.5
• behavior_hideable : 숨기기 유무 (true | false)
• behavior_peekHeight : 접힌 상태일 때 높이를 설정
• behavior_skipCollapsed : 완전히 펼친 상태에서 숨김 상태로 변할 때, 접힘 상태를 스킵할지 하지 않을지 여부, default는 false, 일반적이라면 펼친 후에 BottomSheet를 사라지게 한다면 EXPANDED -> HALF_EXPANDED -> COLLAPSED -> HIDDEN이 되겠지만, 이 속성 true 설정 시 중간에 COLLAPSED 단계가 빠지게 된다.



사용되는 곳의 Layout에 바로 지정해도 되지만 include로 여러 곳에서 사용하려고 따로 생성해 주었다.



사용할 곳에서 BottomSheet을 감싸는 CoordinatorLayout을 사용하고 include로 지정해 준다.

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    tools:context=".coordinator.BottomSheetActivity">

    <androidx.coordinatorlayout.widget.CoordinatorLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <androidx.constraintlayout.widget.ConstraintLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent">

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="Hellow World!!"
                app:layout_constraintBottom_toBottomOf="parent"
                app:layout_constraintEnd_toEndOf="parent"
                app:layout_constraintStart_toStartOf="parent"
                app:layout_constraintTop_toTopOf="parent" />

        </androidx.constraintlayout.widget.ConstraintLayout>

        <include
            android:id="@+id/bottom_sheet"
            layout="@layout/layout_bottom_sheet" />
    </androidx.coordinatorlayout.widget.CoordinatorLayout>
</layout>

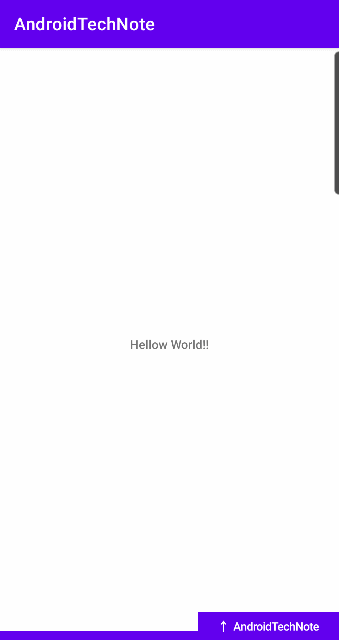

지정해 주고 해당 영역을 스크롤해보면 BottomSheet이 생긴 걸 알 수 있다.

(임시로 채운 Todo RecyclerView)



Behavior 상태

BottomSheet.from(View)를 통해서 BottomSheetBehavior를 얻어올 수 있고, assBottomSheetCallback으로 상태변화를 감지할 수 있게 된다.



 - onStateChanged에서 주는 상태 값은 아래와 같다.

• STATE_COLLAPSED : 접힘
• STATE_EXPANDED : 펼쳐짐
• STATE_HIDDEN : 숨겨짐
• STATE_HALF_EXPANDED : 절반 펼쳐짐
• STATE_DRAGGING : 드래그하는 중
• STATE_SETTLING : (움직이다가) 안정화되는 중

 - onSlide에서는 슬라이드 될 때의 offset 값이 오게 된다

• Hide -1.0  ~  Collapsed 0.0  ~  Expended 1.0

각 State 값과 onSlide에서 offset 값에 따른 처리를 하면 된다.



나 같은 경우 접혔을 때와 펼쳤을 때 Text 변경과 offset 값을 이용해 뷰의rotation, alpha, translate 를 조작하여 슬라이드 될 때 애니메이션 효과를 주고 View에 ClickListener를 주어 Behavior의 상태값을 변경해 클릭으로 펼치고 접을 수 있게  해 보았다.

val bottomBehavior = BottomSheetBehavior.from(binding.bottomInclude.root)

//Behavior 속성 programmatically
bottomBehavior.state = BottomSheetBehavior.STATE_COLLAPSED
bottomBehavior.peekHeight = 32.dp
bottomBehavior.isHideable = false

bottomBehavior.apply {
    addBottomSheetCallback(object : BottomSheetBehavior.BottomSheetCallback() {
        override fun onStateChanged(bottomSheet: View, newState: Int) {
            when(newState){
                BottomSheetBehavior.STATE_COLLAPSED -> { //접힘
                    binding.bottomInclude.iconTitle.text = "OPEN"
                }
                BottomSheetBehavior.STATE_EXPANDED -> {  //펼쳐짐
                    binding.bottomInclude.iconTitle.text = "CLOSE"
                }
                BottomSheetBehavior.STATE_HIDDEN -> {}    //숨겨짐
                BottomSheetBehavior.STATE_HALF_EXPANDED -> {} //절반 펼쳐짐
                BottomSheetBehavior.STATE_DRAGGING -> {}  //드래그하는 중
                BottomSheetBehavior.STATE_SETTLING -> {}  //(움직이다가) 안정화되는 중
            }
        }

        override fun onSlide(bottomSheet: View, slideOffset: Float) {
            //슬라이드 될때 offset / hide -1.0 ~ collapsed 0.0 ~ expended 1.0

            binding.bottomInclude.apply {
                icon.rotation = slideOffset * -180F
                bottomSheetRecycler.animate().x(bottomSheetRecycler.width * (1 - slideOffset)).setDuration(0).start()
                bottomSheetRecycler.alpha = slideOffset
            }
        }
    })
}

binding.bottomInclude.bottomBtn.setOnClickListener {
    bottomBehavior.state = if (bottomBehavior.state == BottomSheetBehavior.STATE_COLLAPSED){
        BottomSheetBehavior.STATE_EXPANDED
    } else
        BottomSheetBehavior.STATE_COLLAPSED
}



BottomSheetBehavior 내부동작 설명

BottomSheetBehavior 파헤치기

기본적으로 BottomSheetBehavior는 CoordinatorLayout 클래스 내부의 Behavior라는 추상클래스를 상속받고 있다.

그래서 CoordinatorLayout에서 자식 뷰에 app:layout_behavior라는 속성을 지정해 줌으로써 상호작용할 수 있는 것.

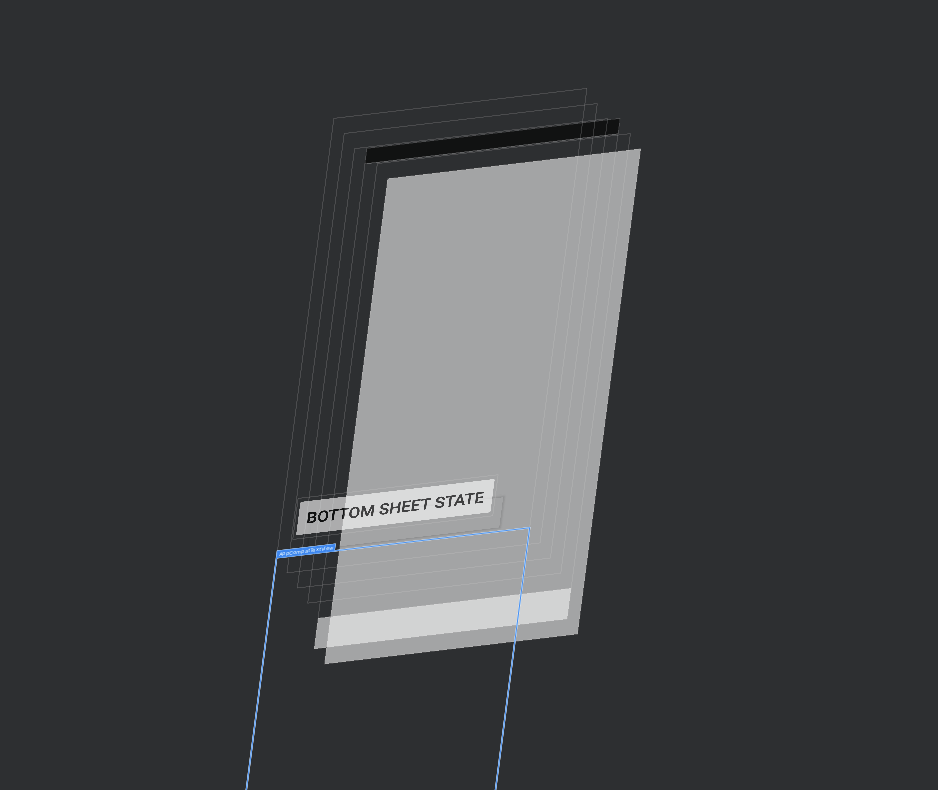

또한 뷰가 접힌 상태에서 레이아웃 인스펙터로 살펴보면 다음과 같은 모습을 하고 있다.

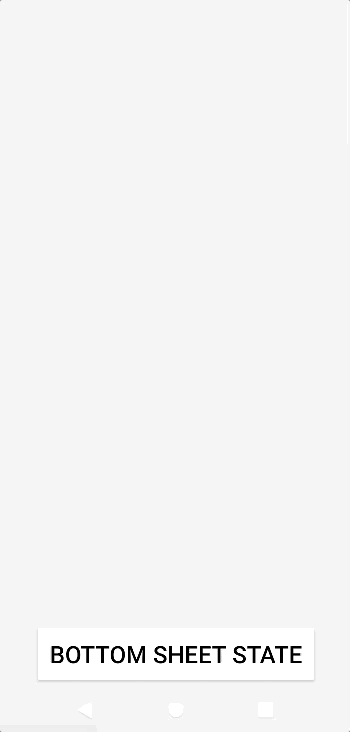

BottomSheetBehavior로 설정된 뷰는 현재 보이지 않는 상태지만 이미 그려져 있는 상태인 것을 알 수 있다.



프로젝트에 이용한 결과물





Modal BottomSheet

일반 DIalog와 Fragment Dialog 두 가지 형태로 구현가능



1. Dialog 구현

val dialogView = layoutInflater.inflate(R.layout.layout_bottom_sheet_fragment, null)
BottomSheetDialog(this@BottomSheetActivity).apply {
    setContentView(dialogView)
    show()
}

2.FragmentDialog 구현

Fragment로 사용하려면 BottomSheetDialogFragment Class를 생성

class BottomSheetFragment : BottomSheetDialogFragment(){

    override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {
        //return super.onCreateView(inflater, container, savedInstanceState)
        return inflater.inflate(R.layout.layout_bottom_sheet_fragment, container, false)
    }

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)
    }
}

val modalBottomSheet = BottomSheetFragment()
modalBottomSheet.show(supportFragmentManager, modalBottomSheet.tag)
